易能EN600系列变频器在滚轮架上的应用

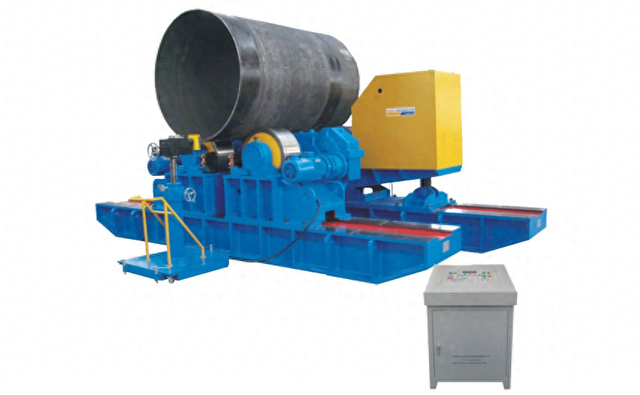

滚轮架又叫翻转架、变位架，是指通过主动滚轮旋转带动圆筒形(或圆锥形、多边形)焊件旋转，以完成焊件环形焊缝焊接的设备，其中旋转速度可通过调整滚轮架上滚轮转速来调节，可通过手动焊接或者自动焊接方式实现对工件内外环缝和内外纵缝的水平位置焊接，广泛适用于造船、风力发电架生产、以及各种圆型罐体制造的行业。易能变频器在滚轮架行业中拥有多年且成熟的应用经验，接下来，我们将展示EN600系列变频器在滚轮架上的应用优势。

-- 工作原理 --

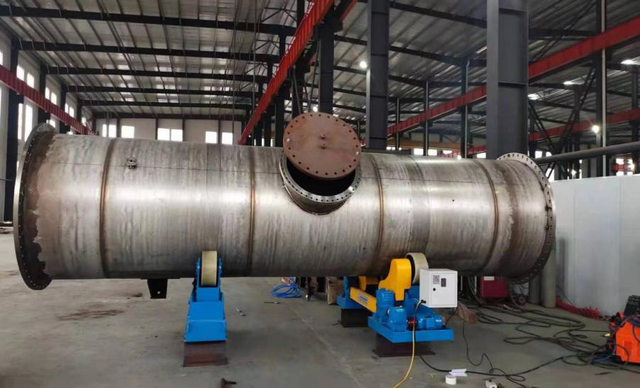

滚轮架由主动传动架和从动传动架部分组成。主动架和从动架各组为四个滚轮，滚轮采用内铁芯、外橡胶的结构制成。主传动部分由变频器带动电机转动，电机带动减速机驱动主动滚轮，利用主动滚轮与圆筒类工件之间的摩擦力带动工件旋转实现变位，其中主动和从动滚轮保持在同一轴线上，使工件转动时不易变形和打滑。

-- 系统配置 --

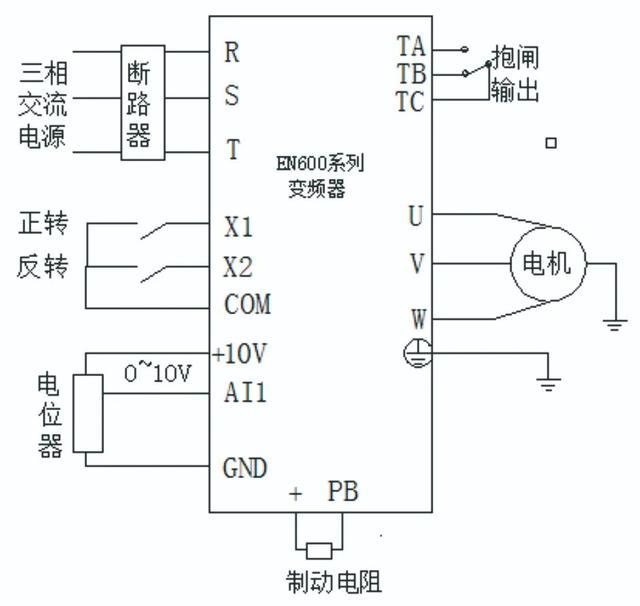

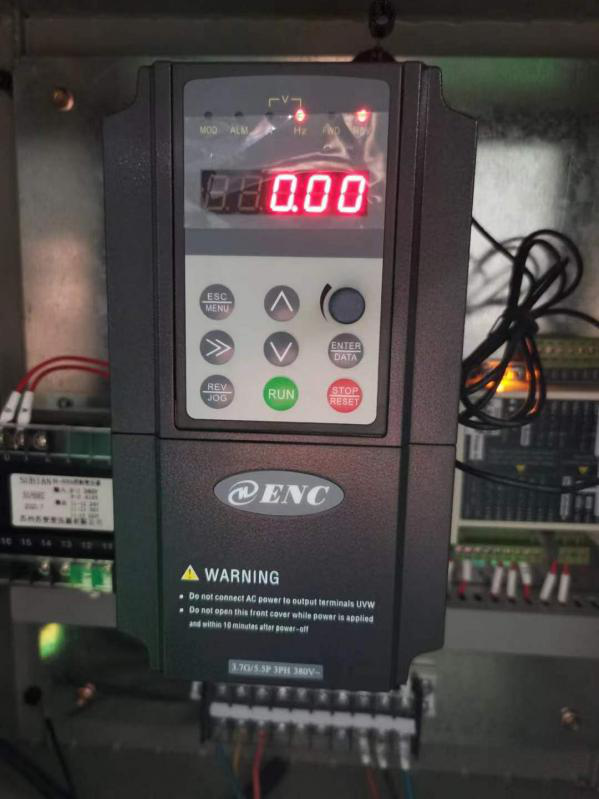

用户根据生产工件的重量不同，可选择20吨到150吨负重量级的滚轮架。不同吨位的滚轮架配置一台EN600-1.5KW~15KW的变频器，其操作方式可分为有线外拉手操盒控制和无线远程操作盒控制。变频器通过端子控制，使用10多米延长线或者无线遥控器连接，可在操作盒上实现正反转快速启停、电位器调速、实时转速液晶显示、故障报警及其复位等功能，为用户实现远程控制的同时带来方便可靠的高效控制性能。
