前言

本期拆解带来的是中兴U60 Pro随身WiFi，这款随身WiFi支持5G-A超高速网络，下行峰值达4.29Gbps，同时支持WiFi7无线连接，峰值速率达3600Mbps，支持64台设备连接。随身WiFi设有3.5寸大尺寸触摸屏，通过屏幕可进行流量，信息和电量等信息查看和功能设置。

中兴U60 Pro随身WiFi内置高通骁龙X75高性能旗舰平台，内置10000mAh超大容量电池，支持29小时使用时间。随身WiFi支持27W快充，并支持充电宝功能，支持18W反向快充。下面充电头网就带来中兴U60 Pro随身WiFi的拆解，一起看看内部的方案和设计。

中兴U60 Pro 5G随身WiFi开箱

高达1999元售价是怎样的用料做过水准？中兴U60 Pro 5G随身WiFi拆解

包装盒采用白色底色，上方印有“ZTE”中兴品牌LOGO、产品名称“U60 Pro”以及“5G+”标识，下方则是产品的三维外观图。

包装盒背面则主要印有随身WiFi的卖点：5G-A超高速网络、骁龙X75芯片平台；极速Wi-Fi7 峰值速率3600Mbps；3.5“超大触摸屏，NFC一碰即连；10000mAh超大容量电池；9根5G全向天线+N79高速频段，超强信号。

包装盒侧面还印有相关的参数信息。

产品名称：中兴5G随身WiFi U60 Pro

型号：MU5250

颜色：钛银

取出包装内所有物品，除中兴5G随身WiFi U60 Pro本体外，还有一条C to C充电线、激活使用指南以及用户手册。

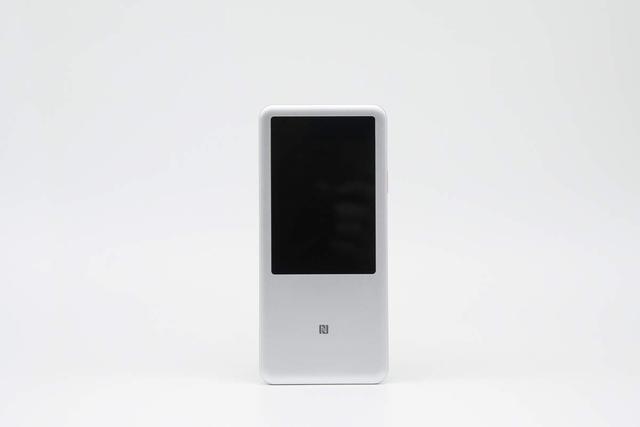

中兴5G随身WiFi U60 Pro为钛银配色，设备正面造型十分简洁清爽，正面配置一块3.5英寸触摸屏，下方位置为NFC连接区域。

机身背面粘贴信息贴纸。

信息贴纸印有WiFi名称、管理地址和充电参数：输入：5V3A、9V3A、12V1.5A，输出：5V3A、9V2A、12V1.5A。

机身侧面设有SIM卡槽和复位按键盖子，另一侧印有红色5G+标志。

SIM卡槽和复位按键盖子特写。

红色5G+标志特写。

另一侧印有输入输出规格，并设有红色电源键按钮。

快充输入最大功率为27W，支持5V3A、9V3A和12V1.5A。输出功率最大18W，容量为10000mAh。

红色电源键采用斜纹装饰。

机身底部设有USB-C接口。

中兴5G随身WiFi U60 Pro长度约为158.1mm。

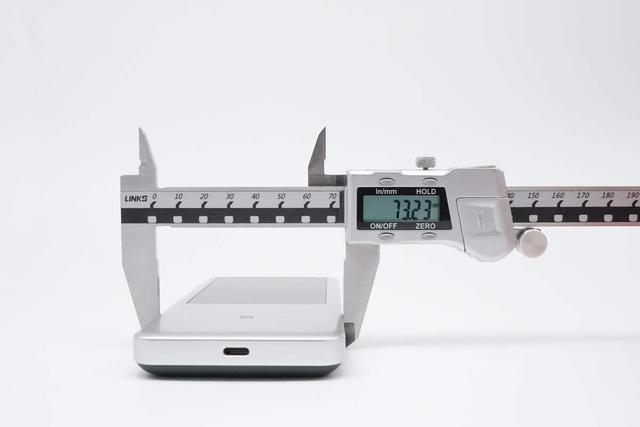

中兴5G随身WiFi U60 Pro宽度约为73.2mm。

厚度约为16.1mm。

随身WiFi附带一条USB-C充电线。

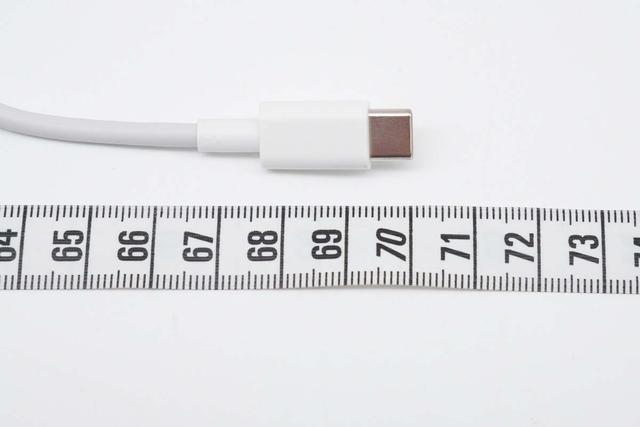

测得充电线长度约为70cm。

放在成年男性手掌中对比，可单手掌握，体型小巧。

测得中兴5G随身WiFi U60 Pro整体重量为274.0g。

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3.0、FCP、SCP、AFC、PD3.0、DCP、Apple2.4A充电协议。

PDO报文显示USB-C接口具备5V3A和9V2A两组固定电压档位。

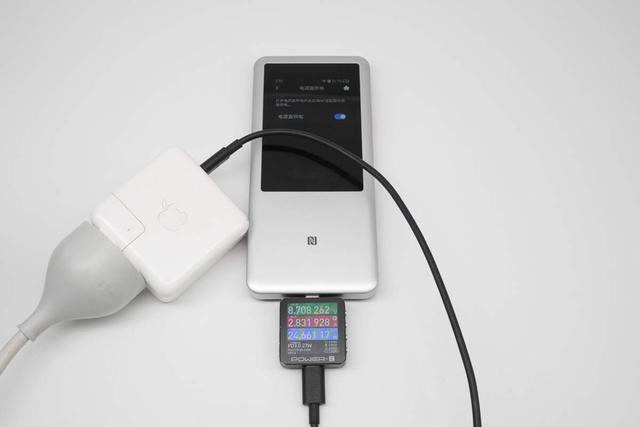

使用苹果70W充电器为中兴5G随身WiFi U60 Pro充电，测得输入功率约为24.7W。

中兴U60 Pro 5G随身WiFi拆解

看完了中兴这款随身WiFi的开箱展示，下面就进行拆解，一起看看内部的方案和设计。

首先拆开随身WiFi后盖，后盖通过卡扣固定，内部粘贴缓冲泡棉。

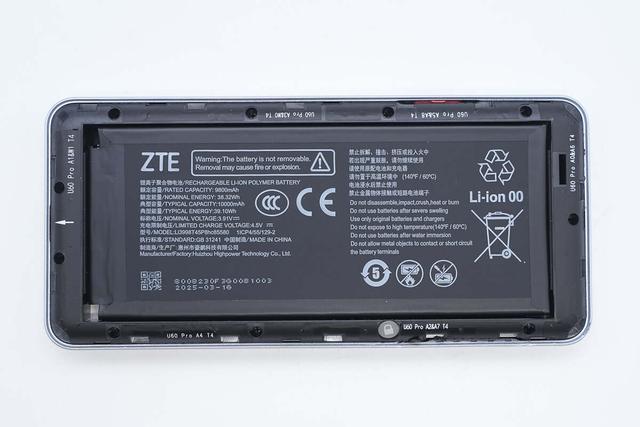

机身内置10000mAh大容量锂电池，为随身WiFi提供长时间续航。

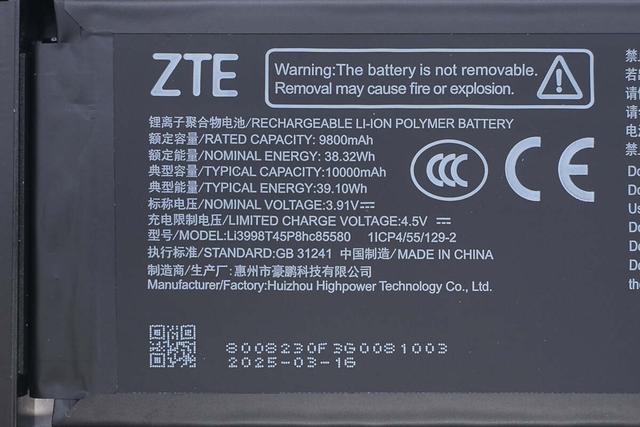

锂离子聚合物电池

额定容量：9800mAh

额定能量：38.32Wh

典型容量：10000mAh

典型能量：39.1Wh

标称电压：3.91V

充电限制电压：4.5V

惠州市豪鹏科技有限公司

固定螺丝贴有防拆标签。

拧下固定螺丝，拆开外壳，电池通过排线连接到PCBA模块。

电池背面合金内框对应PCBA模块粘贴导电泡棉。

电池连接排线特写。

断开连接排线，分离电池和PCBA模块。

在合金内框外侧为塑料边框，边缘粘贴FPC天线。

电池连接排线特写。

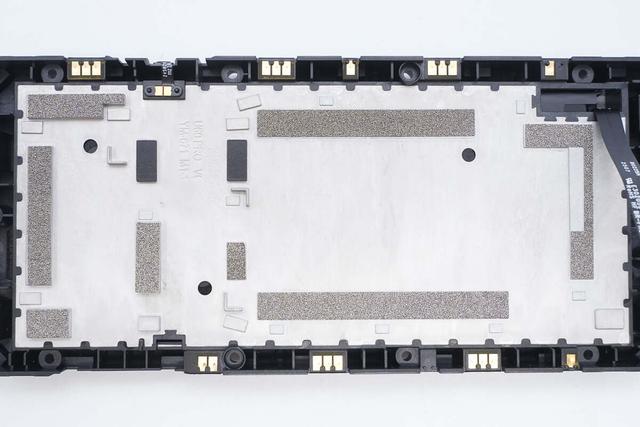

合金内框粘贴导电泡棉接地。

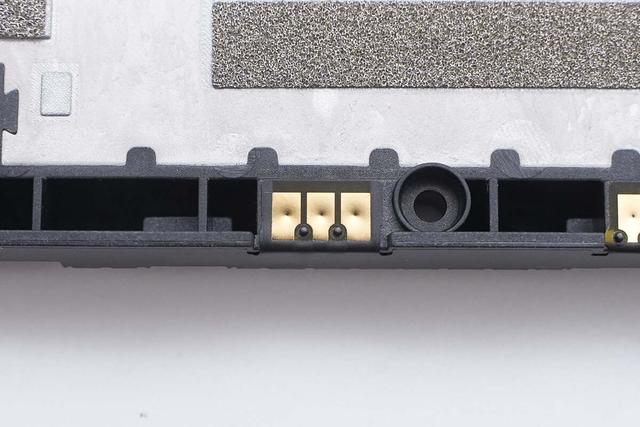

中框边缘FPC天线触点特写。

中框侧面贴片开关按键特写。

开关排线连接触点特写。

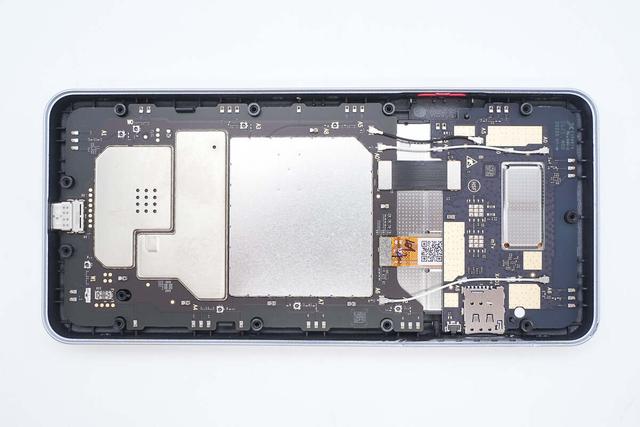

壳体内部设有两片PCBA模块，通过排线和馈线连接。

PCBA模块通过壳体内部螺柱定位固定。

PCBA模块边缘设有天线触点。

用于连接副板的同轴馈线特写。

连接副板的排线特写。

连接屏幕的排线特写。

底部还设有一条连接副板的同轴馈线。

从壳体内部取出PCBA模块。

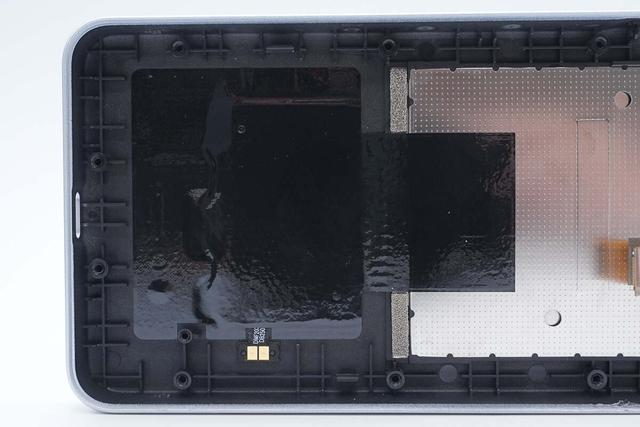

机身底部粘贴石墨导热贴纸，石墨导热贴纸内部粘贴NFC线圈。

壳体屏幕设有金属屏蔽盖。

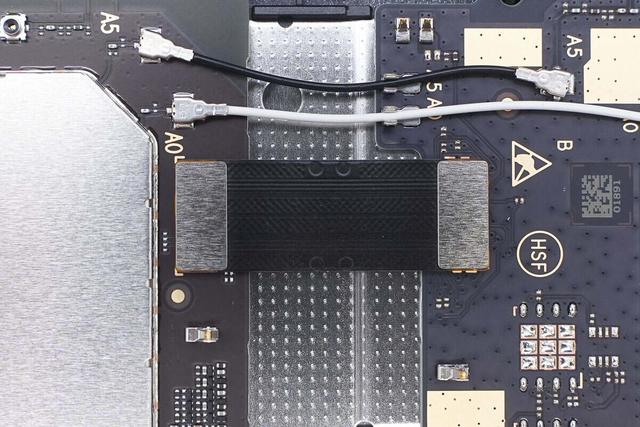

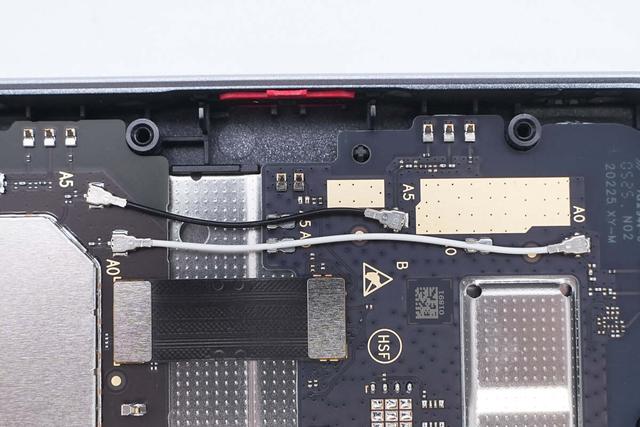

连接主副板的排线和馈线一览。

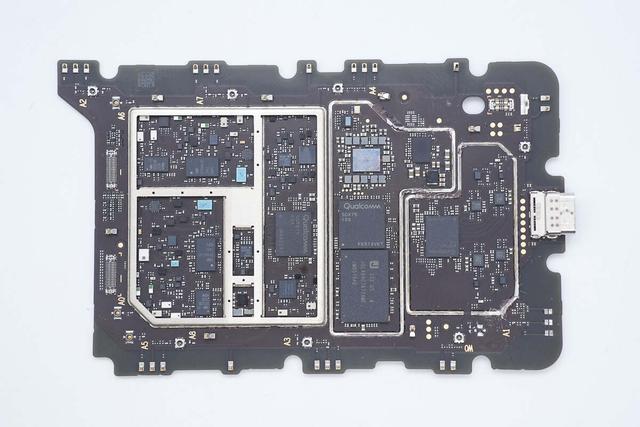

PCBA模块正面特写，对应不同功能区域设有三块屏蔽罩。

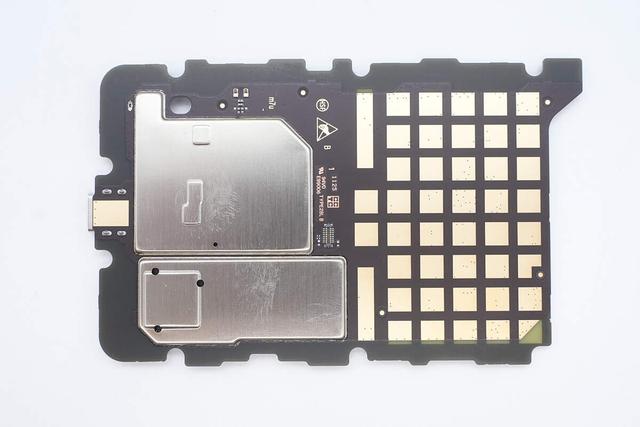

另一面设有两块屏蔽罩，对应屏幕位置没有元件，降低整体厚度。

拆卸主板正面的屏蔽罩，右侧中间位置屏蔽罩内部为调制解调器，上方设有PMIC，下方设有内存芯片。右侧屏蔽罩内部设有WiFi芯片，左侧屏蔽罩内部设有射频收发器和射频芯片。

PCBA模块背面上方屏蔽罩内部设有eMMC存储器和电源管理芯片以及合金电感，下方屏蔽罩内部设有NFC芯片和电荷泵快充芯片等芯片。

调制解调器芯片来自高通，为骁龙X75 5G调制解调器。作为高通第六代5G调制解调器及射频系统，骁龙X75支持包括基于TDD频段的四载波聚合（CA）以及1024QAM在内的先进5G特性，能够在5G独立组网（SA）网络配置下实现Sub-6GHz频段极高的下行传输速度。

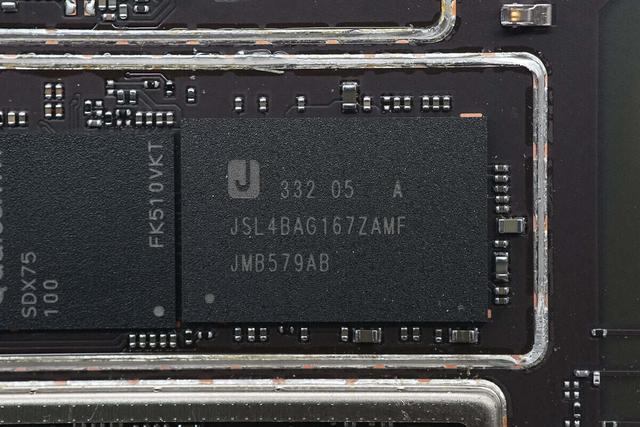

LPDDR4X内存来自济州半导体，型号JSL4BAG167ZAMF-05A，容量为2GB，速率为4266Mbps，采用200FBGA封装。

背面的屏蔽罩内部设有eMMC存储器，来自济州半导体，型号JSMC08AUM1ASAEA-H5，为eMMC5.1接口，内置MLC闪存，供电电压为3.3V，采用153FBGA封装。

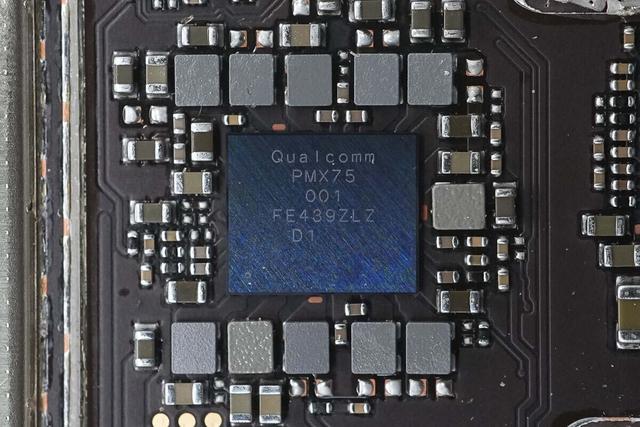

PMIC来自高通，型号PMX75，用于为SDX75芯片供电。

另一颗PMIC型号PM7550BA。

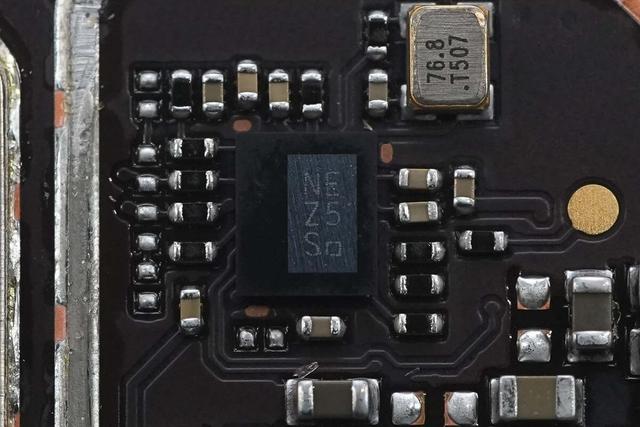

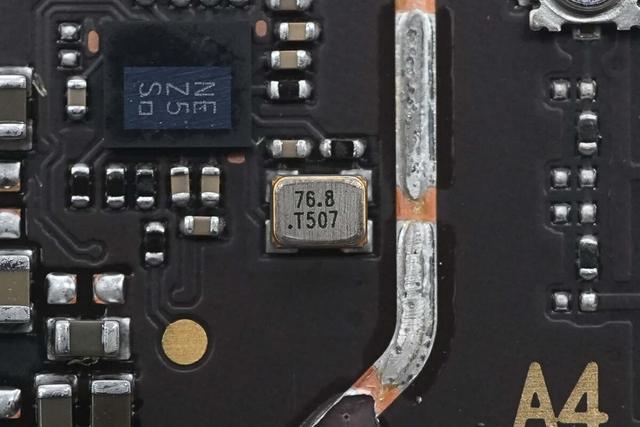

一颗丝印NEZ5S的芯片特写。

芯片外置时钟晶振特写。

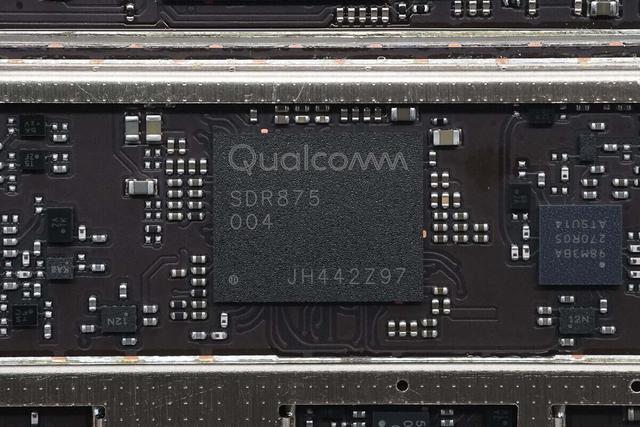

射频收发器芯片来自高通，型号SDR875，是一颗多模多频带收发器芯片。

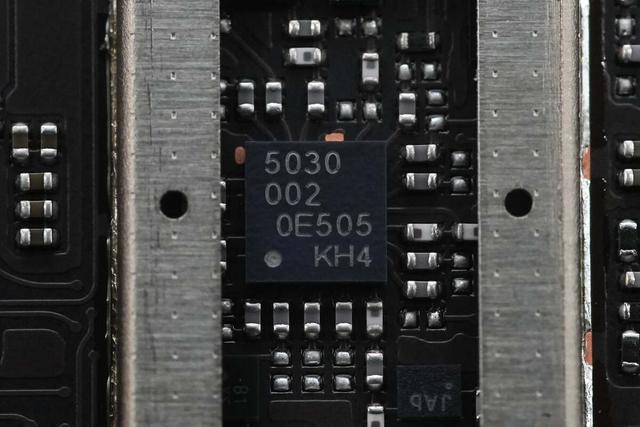

射频收发器芯片左侧一颗丝印5030的芯片特写。

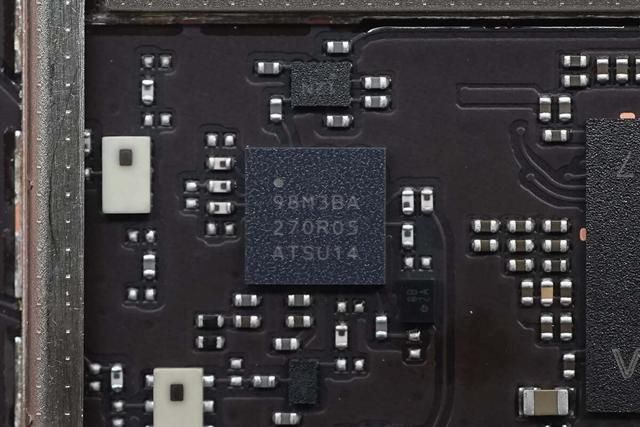

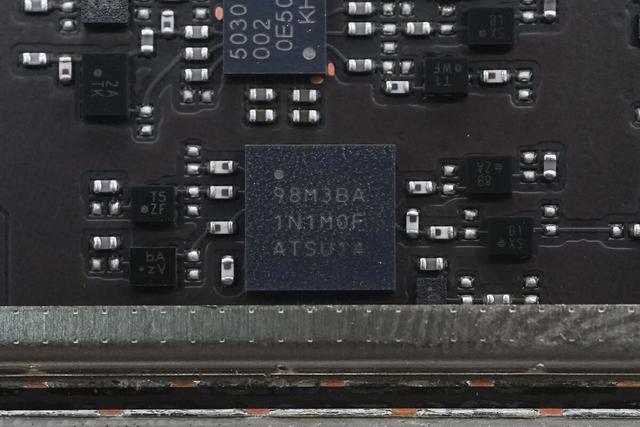

屏蔽罩内部一颗丝印98M3BA的芯片特写。

另一颗丝印98M3BA的芯片特写。

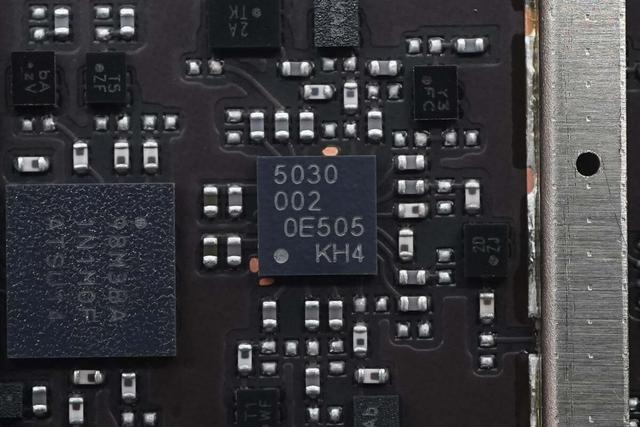

屏蔽罩内部一颗丝印5030的芯片特写。

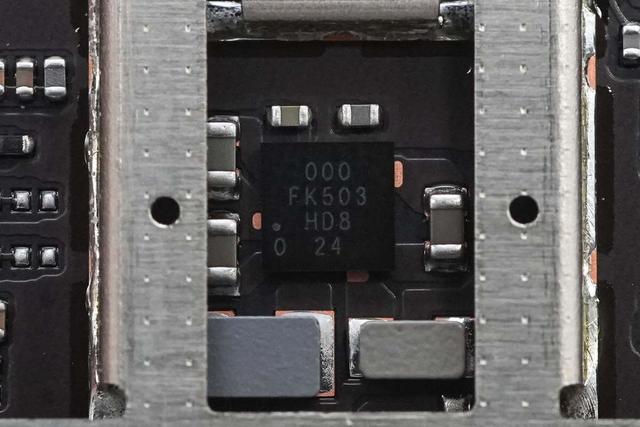

丝印FK503的芯片特写。

射频前端模块来自慧智微，丝印S55235-11。

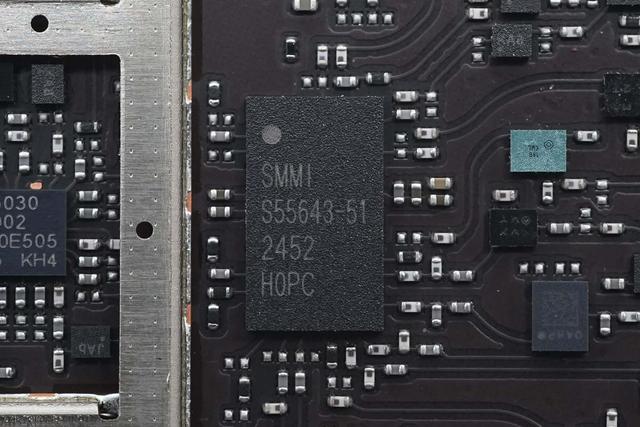

5G功放模块来自慧智微，丝印S55643-51。

另一颗射频前端模块同样丝印S55235-11。

另一颗5G功放模块同样丝印S55643-51。

无线通信芯片来自高通，型号WCN7851，用于WiFi网络共享，支持WiFi7网络连接。

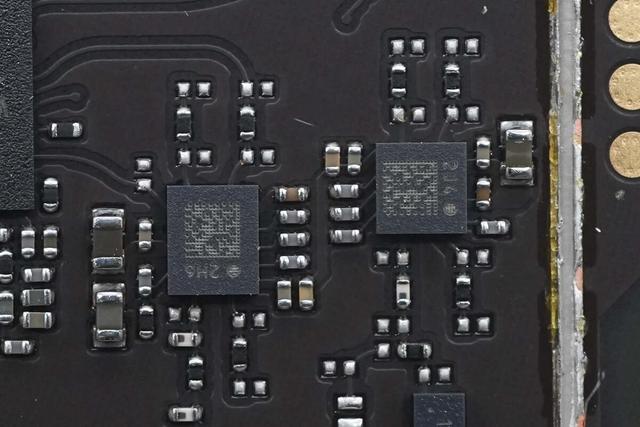

两颗FEM芯片来自高通，分别丝印2H6和2J4。

另一侧两颗FEM芯片丝印相同。

电源管理芯片丝印FTC。

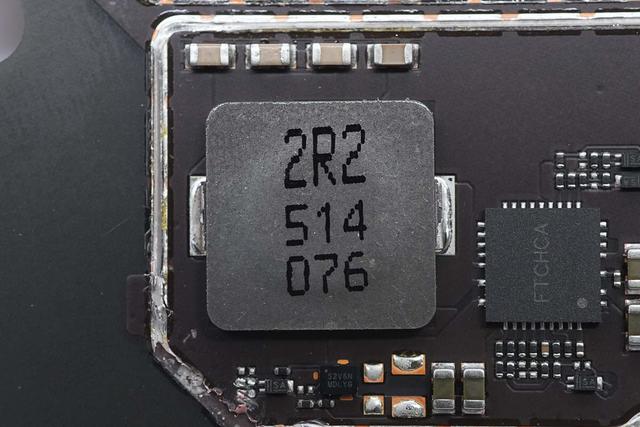

2.2μH合金电感特写。

四颗并联的MLCC滤波电容特写。

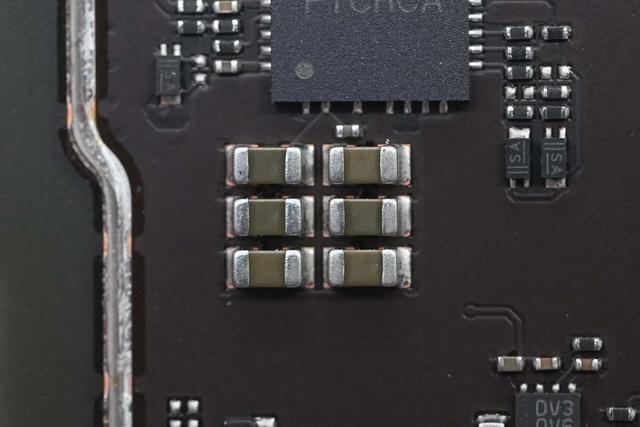

另一组六颗MLCC滤波电容特写。

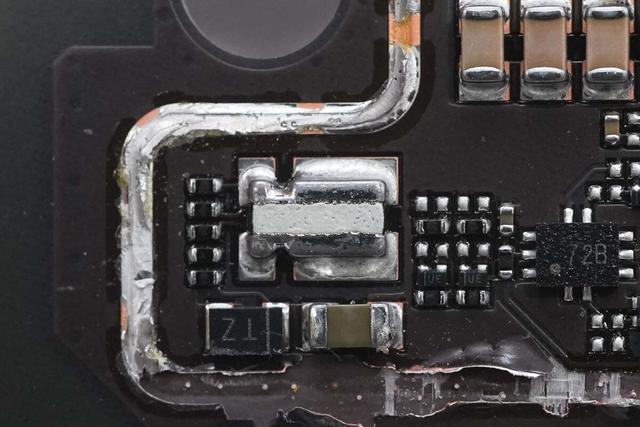

贴片电流取样电阻用于电池电流检测。

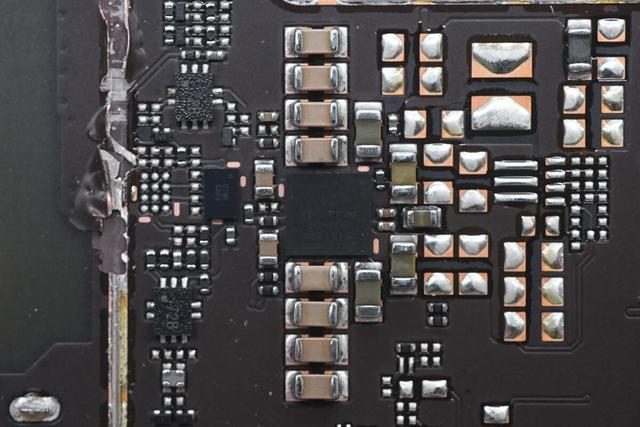

电荷泵快充芯片和两侧电容特写。

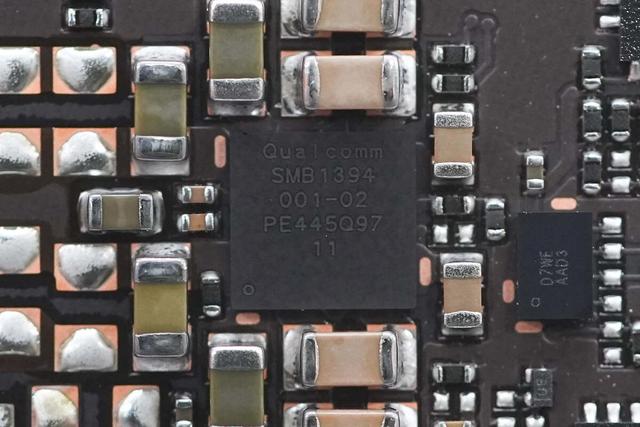

电荷泵快充芯片来自高通，型号SMB1394，用于内置电池快充。

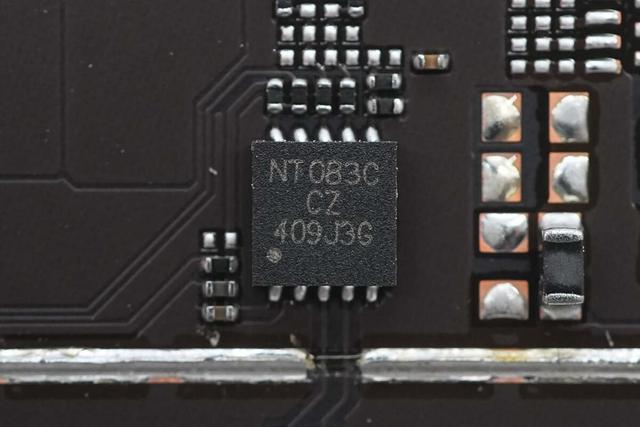

NFC接口芯片来自复旦微电子，型号FM11NT083C，是复旦微电子开发的第三代符合ISO/IEC11443-A协议的NFC双界面标签芯片，芯片具备双向安全认证功能，采用TDFN10封装。

复旦微电子 FM11NT083C 资料信息。

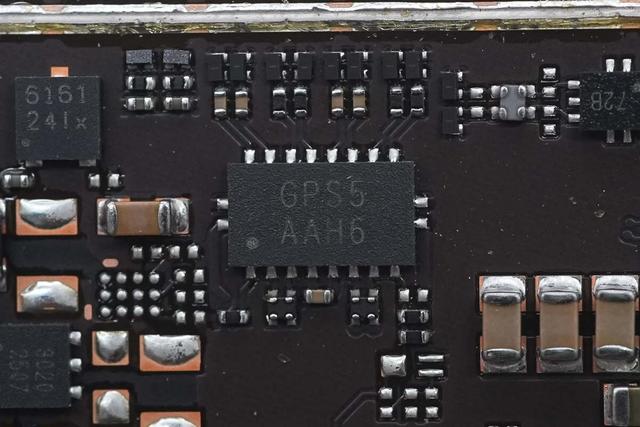

复用器来自艾为电子，丝印GPS5，型号AW35710，用于USB-C接口正反面切换，采用QFN-20L封装。

LED驱动芯片来自艾为电子，型号AW9523B，支持16路LED驱动或16路GPIO端口，通过I2C接口通讯，采用TQFN4*4-24L封装。

丝印D7WE的芯片特写。

丝印3020的芯片特写。

TVS来自豪威，型号ESD56161D24，工作电压24V，用于USB-C接口过压保护，采用DFN2020-3L封装。

丝印K442的芯片特写。

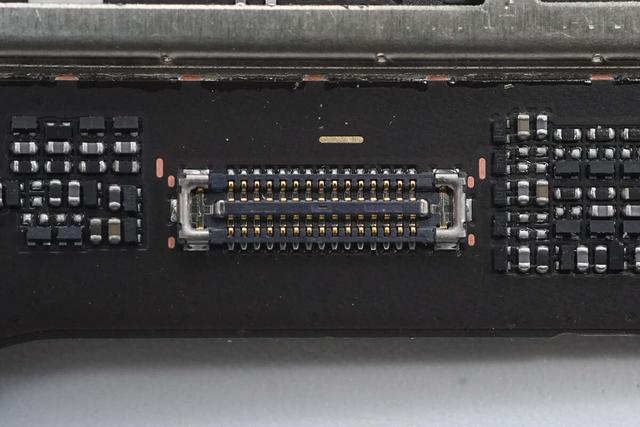

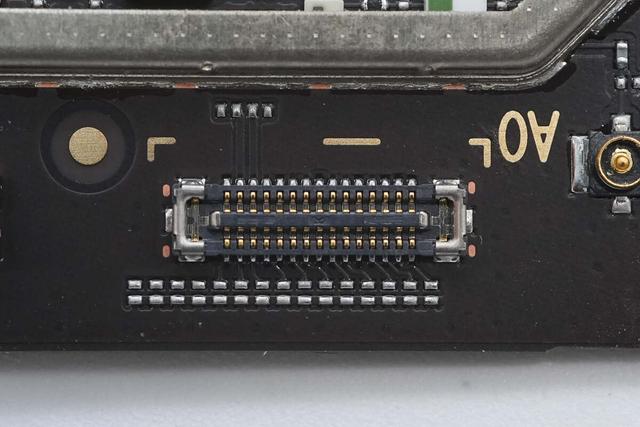

用于连接副板的排线插座特写。

用于连接屏幕的排线插座特写。

正面预留的排线插座特写。

连接电池的插座特写。

USB-C母座为贴片焊接。

副板设有排线和馈线插座，并预留E-SIM卡焊盘，右侧为SIM卡槽和复位按键。

副板背面没有元件。

贴片SIM卡槽特写。

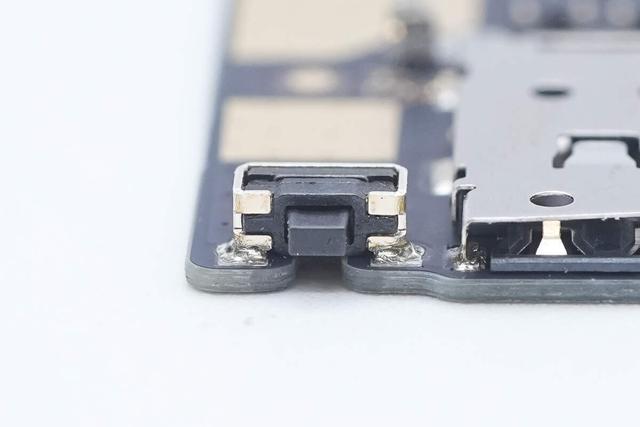

复位按键贴片焊接。

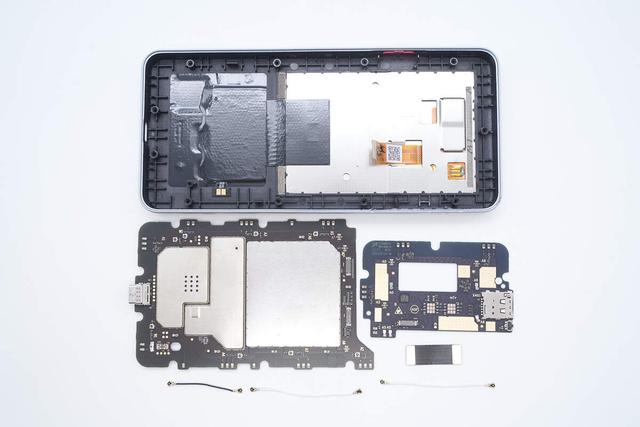

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上中兴U60 Pro随身WiFi的核心器件清单，方便大家查阅。

中兴U60 Pro随身WiFi内置10000mAh大容量电池，支持29小时使用时间，满足出差旅行，自驾出行和野餐聚会等诸多使用场景。U60 Pro随身WiFi内置高通骁龙X75旗舰平台，内置9根5G全向天线，支持5G-A超高速网络，并支持WiFi7无线。随身WiFi设有3.5寸超大触摸屏，支持AI网络智能加速，并可作为充电宝使用。

充电头网通过拆解了解到，中兴U60 Pro随身WiFi内置高通骁龙X75高性能旗舰芯片平台，搭配使用PMX75 PMIC，SDR875射频收发器，WCN7851无线连接芯片。内部使用济州半导体eMMC和LPDDR4X内存，使用复旦微NFC芯片用于手机连接网络。机身采用塑料边框，边缘粘贴FPC天线，内部做工优秀，用料扎实可靠。
