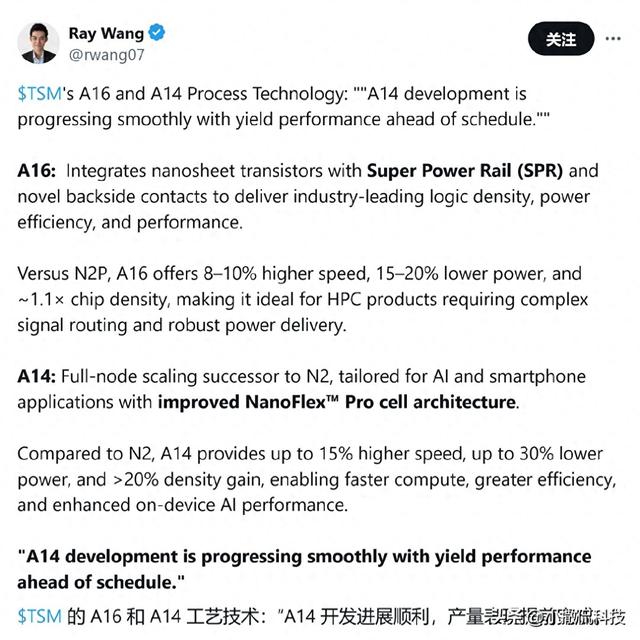

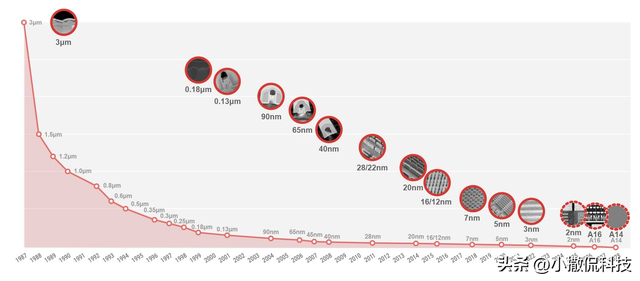

2025年9月24日，台积电在最新技术路线图更新中抛出一枚“技术炸弹”：原定于2028年量产的A14（1.4纳米）工艺，研发关键良率已提前达标。这意味着，比现有2纳米芯片性能提升15%、功耗降低30%的下一代制程，可能比预期更早落地。

良率破局，技术竞赛的“隐形胜负手”

半导体行业素有“良率定生死”的法则。台积电此次披露A14良率超预期，直接击穿了外界对1.4纳米工艺难度的疑虑。

要知道，三星在3纳米节点转向GAA技术时曾饱受良率波动困扰，而台积电凭借第二代GAAFET纳米片晶体管与NanoFlex Pro架构的协同优化，实现了对电流控制的精细化管理，漏电率大幅降低。

这种技术稳定性，正是苹果、英伟达等大客户敢于提前押注A14的底气所在。

A14的15%性能提升看似保守，实则暗藏玄机。在智能手机、AI芯片等场景中，功耗约束日益严苛。

台积电A14选择在同等功耗下拉升性能，而非单纯追求晶体管密度，恰恰契合了终端设备对“续航与算力平衡”的刚需。

更值得玩味的是，英特尔14A工艺虽计划早于2026年面世，但至今未公布具体性能数据。台积电此次亮出实打实的能效指标，无疑在高端制程竞速中抢占了定义权。

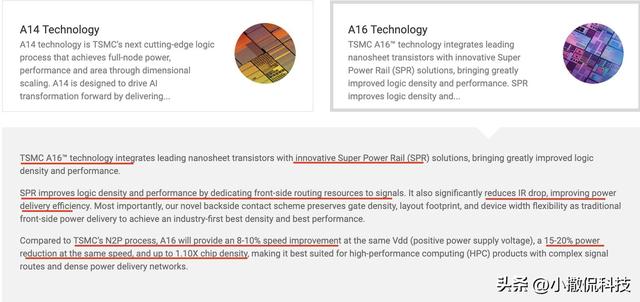

GAAFET技术本质是晶体管结构从平面到立体的一次革命。但台积电的野心不止于此——2029年计划推出的A14P版本将引入背部供电网络，进一步解决芯片内部布线拥堵问题。

这意味着，未来芯片性能竞赛已从二维缩放转向三维堆叠与架构协同。

而台积电在CoWoS封装技术上的同步推进（如2027年实现9.5倍光罩尺寸整合12个HBM堆叠），正将半导体带入“拼积木”时代。

台积电的良率突破，短期内或催化AI服务器、高端手机等产品的性能跃迁。

但长远看，1.4纳米制程的高成本注定其难以普惠中低端设备。

当摩尔定律逼近物理极限，半导体行业会走向“尖端技术寡头化”，还是通过异构集成实现技术下沉？这场关乎每个人数字生活体验的变局，才刚刚拉开序幕。
