一、芯片测试的核心类型与环境挑战

芯片测试贯穿制造全流程，其精度直接决定良率高低，而芯片测试座作为芯片与测试设备的唯一接口，是适配各类测试场景的关键载体。

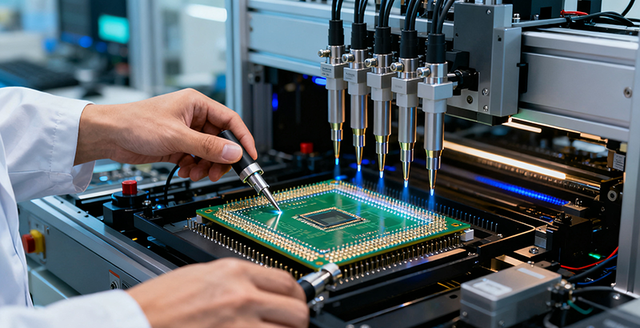

半导体芯片测试：谷易电子芯片测试座是如何保证芯片测试的良率？

晶圆级测试（CP 测试）

晶圆切割前对裸片的 “前置筛查”，核心测试内容包括直流参数（漏电流、阈值电压等）与基础功能验证，需提前剔除短路、参数超标的不良裸片，避免封装成本浪费。此阶段裸片引脚间距仅 0.2-0.5mm、厚度数十微米，对测试座的高精度接触与低损伤性要求严苛。

成品级测试（FT 测试）

封装成型后的 “终检关卡”，涵盖三大维度测试：

功能测试：验证逻辑功能与协议兼容性（如 DDR、PCIe 接口），故障覆盖率需≥95%；

性能测试：监测高频信号传输（5G 芯片需 30GHz 以上带宽）、极限功耗等动态参数；

可靠性测试：模拟极端工况验证，如高温（125℃）、低温（-55℃）、高压（700V AC）及 8kV ESD 防护测试。

不同应用场景对测试环境提出差异化要求：车规芯片需通过 - 65℃~150℃温度循环测试，5G 芯片需保障 35GHz 高频信号完整性，工业芯片需耐受 - 40℃~125℃宽温域与振动环境。测试座需同时满足信号传输精准性、环境耐受性与机械稳定性，才能避免测试误差导致的良率损耗。

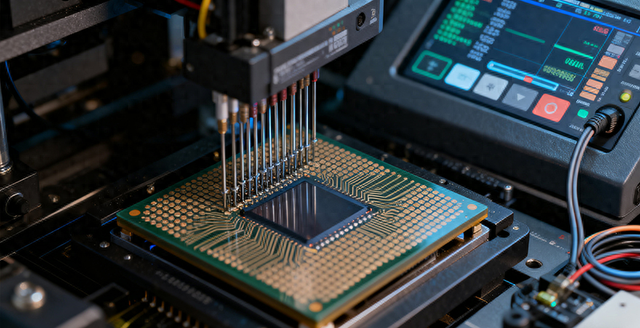

半导体芯片测试：谷易电子芯片测试座是如何保证芯片测试的良率？

谷易电子针对 CP/FT 不同阶段的需求，通过精准技术设计构建测试可靠性，从源头降低不良品误判与漏检风险。

微间距精准接触技术

采用铍铜镀金探针设计，支持最小 0.15mm 引脚间距，定位精度达 ±0.005mm，接触阻抗≤25mΩ（远优于行业平均 50mΩ），可精准捕捉微伏级电压与微安级电流信号，避免因接触偏移导致的 “良品误判”。探针头部圆弧打磨处理使接触压力控制在 5-10g，杜绝裸片划伤。

批量测试效率提升

模块化设计支持 8-12 颗裸片同步测试，配合 ATE 系统实现每小时 3000 + 颗检测效率，筛选准确率达 99.98%。据行业数据，此方案可帮助封测厂降低 30% 以上无效封装成本 —— 单颗不良裸片流入封装环节将造成 20 倍成本浪费。

极端环境兼容设计

采用 PEI 耐高温壳体与屏蔽式结构，耐温范围达 - 60℃~180℃，可直接嵌入高温老化炉完成 1000 小时 HTOL 测试（满足车规 AEC-Q100 标准）。在高频场景中，支持 35GHz 带宽信号传输，衰减＜2dB，优于行业 3dB 标准，保障 5G/WiFi 6 芯片测试准确性。

高可靠性与多封装适配

镀金触点 + 弹簧式结构使机械寿命＞10 万次（行业平均仅 5 万次），绝缘阻抗≥1500MΩ@500V DC，耐电压达 800V AC/1min，满足 IEC 61010-1 安全标准。通过可更换适配卡座，兼容 BGA、QFN、SiP 等主流封装，切换时间＜5 分钟，提升产线柔性。

半导体芯片测试：谷易电子芯片测试座是如何保证芯片测试的良率？

降低无效成本损耗：CP 阶段的高精度筛选减少不良裸片封装浪费，FT 阶段的稳定测试避免不良成品流入市场 —— 谷易测试座可将成品不良率控制在 1DPPM 以下，满足车规级准入要求。

提升测试数据可信度：通过低阻抗接触、抗干扰结构与环境适配设计，使测试误差率从传统的 8% 降至 2% 以下，确保参数测量与功能验证结果可靠，减少因测试设备导致的良率误判。

适配产业升级需求：从消费电子低功耗测试到车规高频测试，谷易测试座的模块化与定制化能力，可响应不同芯片品类的测试需求，为封测厂提供 “精度 - 效率 - 成本” 平衡的良率优化方案。
