中国用不了！日本芯片技术突破：全新蚀刻技术支持400层堆叠

今日新闻 2025年09月26日 19:31 2 aa

说起芯片这行当，总觉得离咱们日常生活挺远，可手机、电脑、数据中心到处都离不开它。尤其是存储芯片，3D NAND那种玩意儿，直接决定设备能存多少东西。

2023年6月，日本的东京电子公司扔出一项新技术，专攻记忆通道孔的蚀刻工艺，能轻松搞定超过400层的3D NAND闪存。

这事儿一出，业内炸锅了，因为它不光堆层数高，还速度快、环保好。可偏偏对中国来说，这技术就是镜花水月，用不着。为什么？还不是美国那边的出口管制卡着脖子。

先说说这项技术的来龙去脉。东京电子这家公司，专注半导体设备几十年，在蚀刻领域算老江湖。

蚀刻就是芯片制造里挖孔填料的那一步，3D NAND要堆层，就得在层层叠叠的材料里钻出垂直通道，深度得达10微米以上，纵横比高到100比1。

传统方法用高温等离子体，容易变形，还耗时长，全球变暖潜力高。东京电子的创新是低温蚀刻，用零下50到60度的环境，注入含氟气体，模拟湿法过程，但保持干法精度。

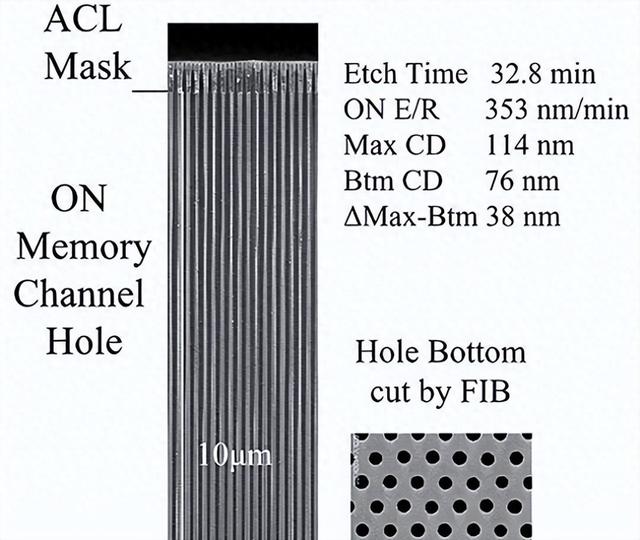

结果呢？33分钟内就能挖出10微米深孔，比老办法快2.5倍，壁面粗糙度控制在2纳米以内。关键是，它支持400层以上堆叠，NAND容量直接翻倍，成本也降下来。这不光是数字游戏，还能让手机存储从TB级跳到更高，数据中心省电省空间。

这技术在2023年6月9日正式公布，当时东京电子在自家官网上发了公告，强调它能减低84%的温室气体排放，挺接地气的环保卖点。

同期，他们在京都的超大规模集成电路研讨会（VLSI）上展示，吸引一堆三星、美光、SK海力士的工程师围观。

东京电子瞄准的，是抢Lam Research的市场份额。Lam在导电蚀刻上领跑，但东京电子在电介质蚀刻占半壁江山，这次低温工艺正好补位。

2024年2月，他们宣布2025年出货新蚀刻机，专为400层NAND设计。到了2025年上半年，韩国客户已经开始用上原型，产能提升15%，全球NAND价格稳住没大跌。

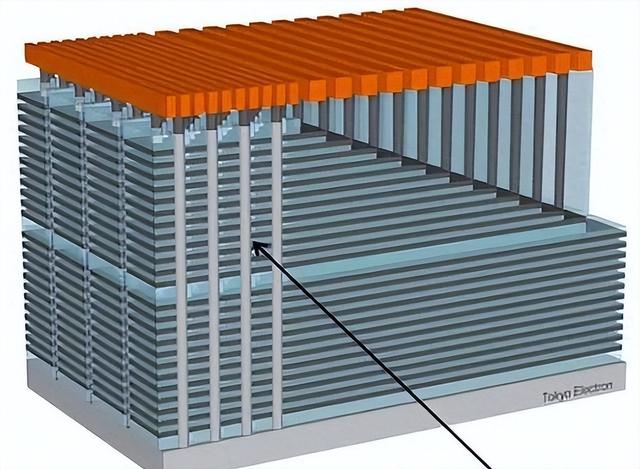

再看看3D NAND的整体格局。2010年代初，层数才几十层，现在主流200多层，400层是下一个门槛。堆层越高，密度越大，但制造难度指数级上升。

蚀刻是瓶颈，因为高温会导致材料塌陷，低温法正好解决。东京电子这步棋，走得稳。他们的设备不光快，还兼容现有生产线，不用大改厂房。

业内分析，2025年全球NAND市场规模超700亿美元，东京电子的份额能从蚀刻的40%爬到50%以上。

挺有意思的是，这技术还带点AI味儿，因为高密度存储是训练大模型的刚需。东京电子在2025年7月的报告里提到，AI需求推着他们加速迭代，第二代设备瞄准450层。

长江存储（YMTC）是国内NAND龙头，2022年就推232层3D TLC NAND，领先三星他们一小步。那时候，TechInsights报告说YMTC的芯片结构紧凑，市场份额冲到12%。

可好景不长，美国商务部从2022年10月起收紧出口管制，先是禁高性能GPU和设备，2023年10月扩展到半导体制造工具，2024年12月又加码先进计算芯片和蚀刻机。

2025年8月，美国关了外国公司在华建厂的漏洞，YMTC的供应商链直接断裂。结果呢？YMTC的最新货是2025年1月出的第五代，294总层、232活跃层，虽然安静出货，但层数还是卡在200多，没法追400层。

为什么追不上？设备问题。东京电子的低温蚀刻机，本来中国市场占他们营收40%，但管制后，高精设备进不来。

YMTC的武汉和合肥厂，用的是老款，蚀刻时间拉长到一小时，失败率高25%。他们试着国产替代，中微半导体在某些领域领先，但整体精度差一截。

2025年4月，YMTC前九个月亏了8400万人民币，重金砸研发，却因缺核心工具，进度拖半年。市场份额从2022年的12%滑到2025年的10%，出口东南亚中低端为主。说白了，管制不光卡技术，还卡供应链，中国企业得从零搞设备，成本高、周期长。

美国这套管制，逻辑是防中国军用AI和超级计算。2022年10月的规则针对先进节点，2023年扩展到14纳米以下，2024年12月又封杀20纳米以上晶体管设备。

2025年3月，清单加了低温蚀刻模块，BIS（商务部工业安全局）审批严，YMTC的延期申请全拒。韩国170家企业也减对中国出口，遵守美规。

日本企业像东京电子，表面中立，但实际订单转向韩台。地缘上，这事儿加剧紧张，台湾海峡风声紧，芯片成博弈筹码。中国反击，2024年10月对美实施对等管制，禁稀土和镓出口，间接影响全球供应链。

长远看，这技术拉大差距，但也刺激创新。管制有漏洞，欧洲供应商兼容差，但中企转战。2025年9月，全球芯片短缺缓解，NAND价稳，但地缘风险高。

东京电子股价2025年涨12%，市值破5万亿日元。日本借势，韩国守位，中国追赶。芯片战，本质是经济战，谁先突破，谁占先机。

YMTC的294层是小胜，但400层是山头。东哲郎的Rapidus，2027年若成，日本重回地图。中国呢？砸钱研发，绕道合作，路还长。

结语：

总的来说，这蚀刻技术不光是挖孔那么简单，它戳中了产业痛点：速度、密度、环保。东京电子抓准时机，抢市场，中国卡壳，但没趴下。管制墙高，创新墙更高。

未来几年，NAND层数奔500去，谁笑到最后，得看执行力。挺现实的，技术无国界，但管制有。
