打破常规！玻璃基板跨越硅时代的门槛，半导体的新时代马上来了！

AI科技 2025年09月21日 20:51 0 aa

随着半导体技术的不断发展，封装技术在集成电路（IC）的性能提升中占据着举足轻重的地位。如今，玻璃基板作为封装材料的应用，正迎来前所未有的关注。它凭借出色的平整度、低热膨胀系数和高频性能，逐渐在封装技术中占据了一席之地。

然而，玻璃基板的优势不仅仅体现在性能上的提升，更在于它所带来的未来发展潜力。在这种背景下，我们也有必要深入探讨玻璃基板应用的优势与挑战，以及它在先进封装技术中的作用。

玻璃作为封装基板材料的最大亮点之一，便是它的极致平整度。与传统的有机基板相比，玻璃基板具有更低的热膨胀系数（CTE）。

这使得它在高温环境下的形变更小，极大减少了光刻工艺中的误差。对于多芯片封装，翘曲问题一直困扰着工程师，而玻璃基板的使用有效地解决了这一难题。

相比有机基板，玻璃基板对信号的损耗更低，能够保持更好的信号完整性，这对于5G甚至未来的6G通信技术至关重要。

尽管玻璃基板在很多方面展现出显著优势，但我们也不能忽视其他材料的存在。然而这些材料正面临着技术发展的瓶颈。

更重要的是，玻璃的多用途特性使其在封装领域的应用更加广泛。它不仅能够作为传统的载体基板，还能够作为嵌入元件的核心基板、传感器的封装材料，甚至是3D堆叠技术中的关键材料。

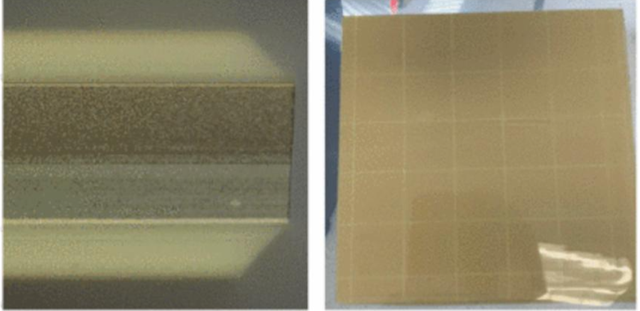

玻璃在切割过程中容易产生微裂纹，这是导致生产良率下降的主要因素之一。然而，即使如此，微裂纹依然难以完全避免，这也给玻璃基板的广泛应用带来了制约。

例如，在进行玻璃通孔（TGV）的制作时，传统的湿法蚀刻和激光改性技术虽然能够实现较高的精度，但仍然存在一定的生产难度。

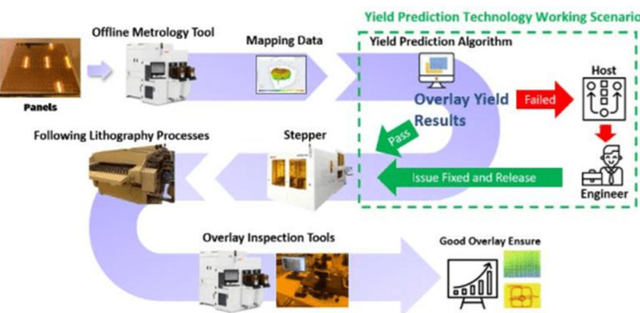

特别是对于更小的孔径和更高的纵横比，现有技术的制造精度仍无法满足生产需求。因此，如何优化现有工艺，提高生产效率和良率，是当前玻璃基板技术面临的关键问题。

随着5G技术的发展以及对更高数据速率的需求，玻璃基板的应用前景愈加广阔。在6G时代，数据传输速率可能超过100 GHz，而玻璃基板的低传输损耗和高频性能使其成为理想选择。

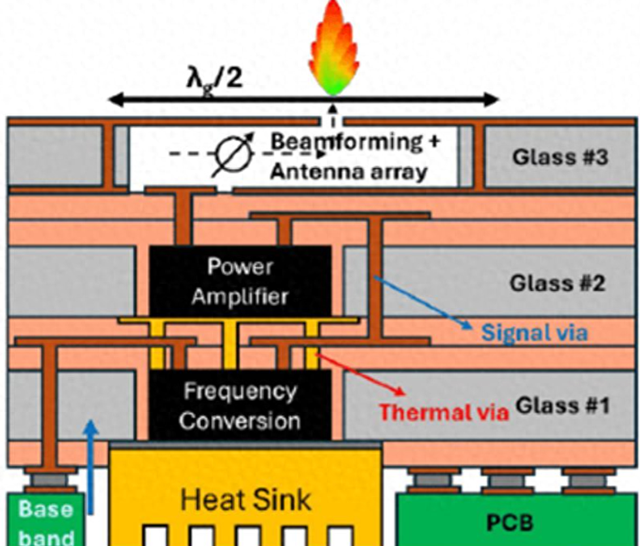

在玻璃基板的应用研究中，堆叠玻璃技术为高频应用提供了更多的可能性。这一技术在6G应用中具有巨大的潜力，能够满足未来对高频、高速通信的需求。

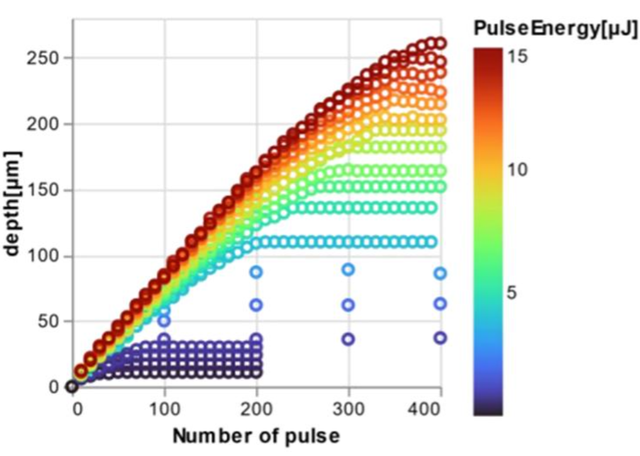

为了克服玻璃基板在生产中的挑战，行业内已经采取了一些创新的解决方案。例如，激光诱导深蚀刻（LIDE）技术的引入，使得玻璃通孔的制造精度大大提高，同时也降低了对传统湿法蚀刻的依赖。

此外，针对切割过程中产生的微裂纹问题，研究者们也在探索新的切割技术和保护措施，例如聚合物回拉法和树脂嵌入法，这些方法能够有效减少裂纹的产生，提高生产良率。

未来，玻璃基板在封装技术中的应用还将进一步扩展。随着激光改性技术的不断完善和制造工艺的不断优化，玻璃基板的生产成本将逐渐降低，同时制造精度和良率也将不断提高。这将为5G、6G以及更高速的数据传输技术提供更可靠的基础。

随着技术的不断进步，玻璃基板的性能和生产工艺有望得到进一步提升，推动封装技术的未来发展。在未来的技术革新中，玻璃基板无疑将扮演着越来越重要的角色，为半导体行业带来更多可能。
