国产浸润式DUV光刻机,真的只差最后一步了

今日快讯 2025年09月25日 14:11 2 admin

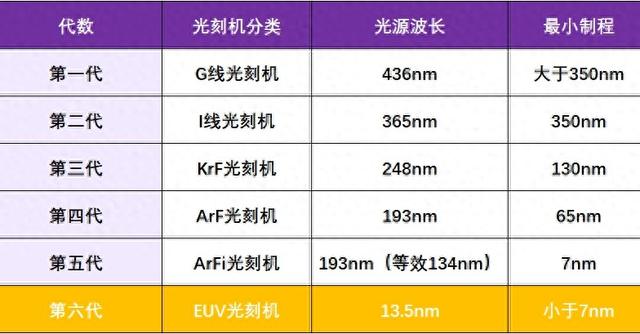

芯片制造用最核心的设备之一光刻机,发展到现在,已经经历了6代。

每一代都对应着不同的芯片工艺,比如干式DUV光刻机,是第四代,也就是ArF光刻机,采用193nm波长,可以用于制造65nm的芯片。

而第五代则是ArFi光刻机,也称之为浸润式DUV光刻机,同样是193nm的波长,但经过一层水的介质后,等效于134nm,可以用于制造7nm,甚至5nm的芯片。

国产浸润式DUV光刻机,真的只差最后一步了

但5nm以下的芯片,浸润式DUV光刻机就真的不行了,必须使用到第六代,也就是EUV光刻机。

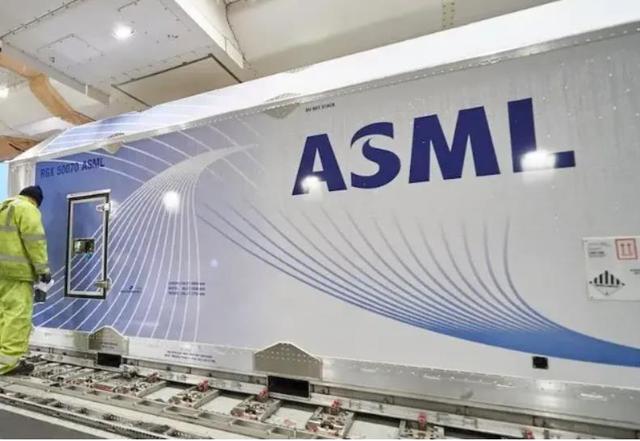

目前能够制造EUV光刻机的厂商,全球就ASML一家,而能制造浸润式DUV光刻机的厂商,除了ASML之外,还有尼康一家。

而中国大陆的水平,还在干式DUV光刻机,也就是理论工艺65nm,通过多重曝光后,理论是28nm的水平。

国产浸润式DUV光刻机,真的只差最后一步了

这对于我们而言,肯定是不够的,所以一直以来,别说EUV光刻机,大家都期待能够国产浸润式DUV光刻机。

不过,从现在的情况来看,国产浸润式DUV光刻机,应该只差最后一步了。

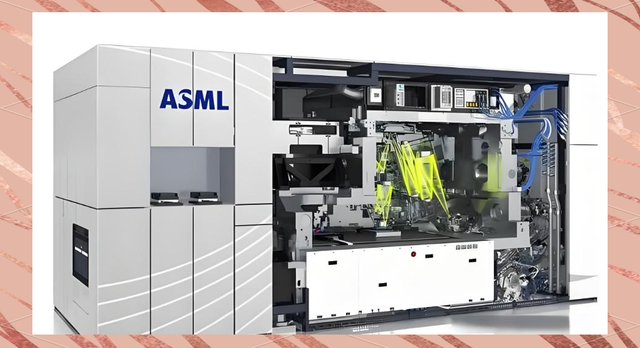

一台光刻机,有三大核心,分别是光源系统、物镜系统、工作台这么三部分。

国产浸润式DUV光刻机,真的只差最后一步了

干式DUV光刻机,国内已经能够制造了。所以干式DUV的光源系统,物镜系统,工作台,我们的技术都实现了。

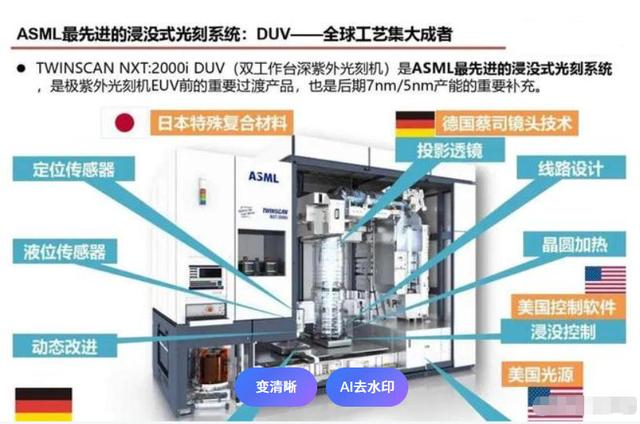

而浸润式DUV光刻机,与干式DUV光刻机,只有一个区别,那就是多了一套浸润式系统,这套浸润式系统,说的简单一点,就是在晶圆上加了一层水。

193nm波长的光线,通过这层水折射变,变成了134nm,然后再去照射硅晶圆,将光掩模板上的芯片电路图,刻录至硅晶圆上。

国产浸润式DUV光刻机,真的只差最后一步了

很明显,只要搞定了浸润式系统,再利用现有的光源系统,物镜系统,工作台,不就是浸润式DUV光刻机了么?

所以说,真的只差最后一步了,但是这一步并不容易,因为浸润式系统,说起来就是一层水,但这一套系统可不简单,涉及到了力学、材料学、物理学、光学等。

但不管怎么样,这一步我们一定会跨过去的,估计时间也不会太久了,毕竟ASML 20年前的技术,我们没道理还搞不定嘛。
